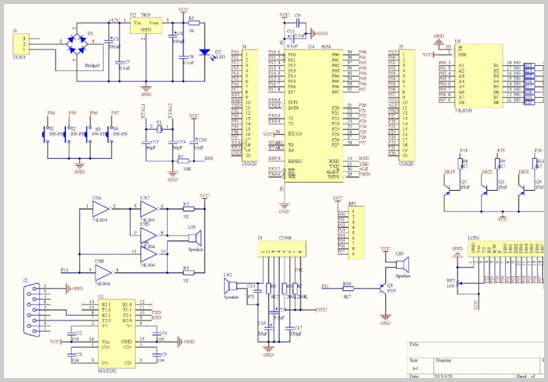

PCB原理圖是電子設計的核心環節，它將電路概念以圖形化方式展現，為后續的PCB布局布線提供了明確依據。本文將詳細介紹PCB原理圖的制作過程，并探討如何確保設計的準確性與效率。

一、前期準備：打好設計基礎

1. 規劃與需求分析

   在開始繪制原理圖之前，明確電路的功能需求是關鍵步驟。例如：

   - 電路的輸入輸出接口類型和數量。

   - 電源需求及相關規格。

   - 電路的工作環境（如溫度、濕度等）。

   這些信息將決定后續的設計重點，避免返工和不必要的修改。

2. 選擇設計工具

   根據項目規模和需求，選擇合適的PCB設計軟件工具。常見的工具包括：

   - Altium Designer：功能全面，適合專業項目。

   - Cadence OrCAD：適用于復雜電路設計。

   - KiCad：開源免費，適合中小型項目。

3. 建立原理圖庫

   制作或?qū)敕显O(shè)計需求的元器件庫，包括：

   - 定義元器件符號。

   - 指定封裝和關鍵參數。

   這是后續放置元器件和生成BOM表（物料清單）的重要前提。

二、原理圖繪制：將思路付諸實踐

1. 創建項目與原理圖文件

   - 新建文件夾，分類保存原理圖、元件庫、PCB文件等。

   - 根據實際需要設置圖紙大小、頁面標題等基礎信息。

2. 放置元器件

   - 從元器件庫中調用所需元件，并按功能區域擺放。

   - 注意器件的引腳方向與封裝匹配，以減少后續調整。

3. 連接元器件

   - 使用導線或總線工具，將元器件按照邏輯關系連接。

   - 避免交叉連接，保證圖紙整潔，便于后續檢查與優化。

4. 標注與注釋

   - 添加元器件標識（如R1、C1）及參數說明（如10kΩ、100μF）。

   - 必要時附加注釋，幫助理解設計意圖。

三、設計規則檢查與優化：確保設計無誤

1. 電氣規則檢查（ERC）

   - 自動檢測原理圖中的電氣連接錯誤，如短路、斷路、不匹配等。

   - 確保電路邏輯正確，避免設計缺陷。

2. 優化原理圖

   根據ERC報告，調整元器件位置或連接關系。同時結合實際需求，優化信號路徑，改進設計性能。

四、生成報告與輸出文件：準備生產資料

1. 生成報告

   - 提取并生成元器件清單（BOM表），記錄所有元件及其參數。

   - 生成網絡表，供PCB布局布線使用。

2. 輸出文件

   - 輸出標準生產文件（如Gerber文件）用于PCB加工制造。

   - 保存原理圖文件以供后續調試或復用。

五、注意事項：細節決定成敗

1. 確保封裝正確性：每個元器件都需指定合適的封裝類型，避免因封裝錯誤導致生產問題。

2. 關注信號完整性：高頻信號、模擬信號和數字信號應注意隔離設計，減少干擾。

3. 重視設計規則檢查（DRC）：完成設計后進行全面檢查，確保滿足工藝要求。
