印刷電路板（PCB）是現代電子設備的核心組件，其性能和質量在很大程度上取決于所用的板材。不同的板材具有不同的特性，適用于各種應用需求。

深圳宏力捷電子是專業PCB生產廠家，可提供1-14層PCB打樣、阻抗板、HDI、厚銅、電金、樹脂塞孔等特殊工藝PCB板打樣批量生產業務。接下來為大家詳細介紹PCB制板中常見的不同板材及其區別。

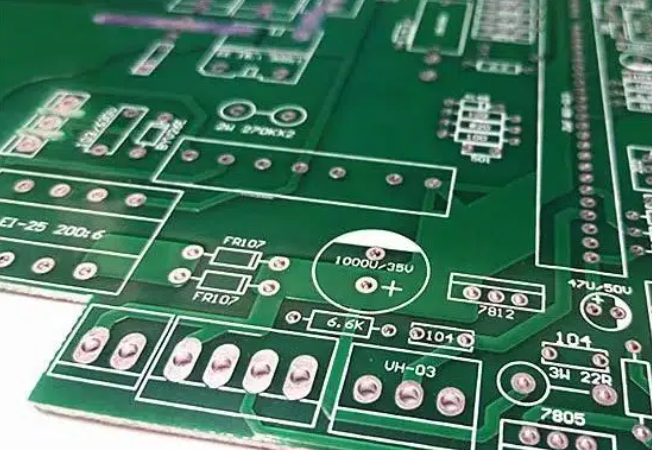

1. FR-4

1.1 簡介

FR-4是最常見的PCB基材，由玻璃纖維布和環氧樹脂制成，具有優良的機械強度和電氣性能。

1.2 特點

- 耐熱性：FR-4材料具有較高的耐熱性，通常在130-140°C下能夠穩定工作。

- 電氣性能：FR-4具有良好的絕緣性能和介電常數，適合高頻電路。

- 機械強度：玻璃纖維增強使其具有良好的機械強度和穩定性。

- 成本效益：價格適中，廣泛應用于消費電子和一般工業電子產品。

1.3 應用

FR-4廣泛應用于各種電子設備，如計算機、通信設備、家用電器和工業控制系統。

2. CEM-1和CEM-3

2.1 簡介

CEM-1和CEM-3是成本較低的PCB基材，主要由玻璃纖維紙和環氧樹脂制成。

2.2 特點

- CEM-1：單面板材，機械強度和電氣性能較FR-4略低，但價格更低。

- CEM-3：雙面板材，性能介于FR-4和CEM-1之間，具有較好的機械強度和耐熱性。

2.3 應用

CEM-1和CEM-3主要用于低成本的消費電子產品和家用電器中，如電視機、音響和玩具。

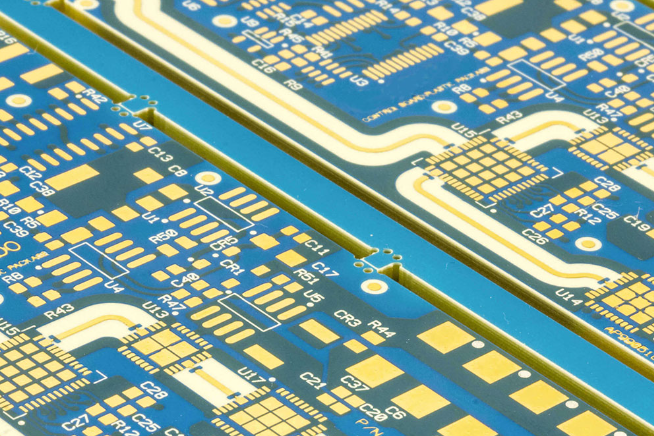

3. 高頻板材（如 Rogers）

3.1 簡介

高頻板材（如Rogers材料）是專門為高頻和高速應用設計的，具有卓越的電氣性能。

3.2 特點

- 低介電常數：確保信號傳輸的穩定性和高速性。

- 低介電損耗：適合高頻和高速電路，減少信號損耗。

- 穩定性：在寬溫度范圍內保持穩定的電氣性能。

3.3 應用

高頻板材廣泛應用于通信設備、雷達系統、射頻和微波電路等高頻應用領域。

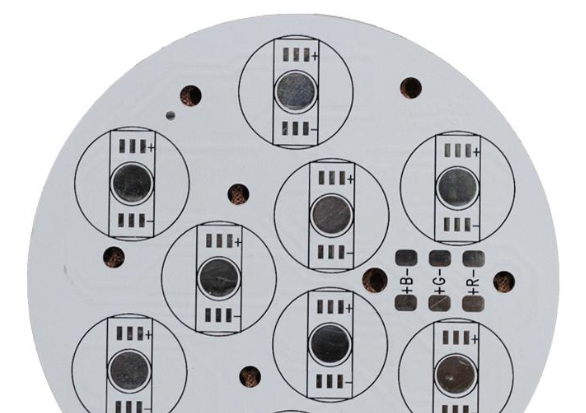

4. 鋁基板

4.1 簡介

鋁基板是一種具有良好散熱性能的PCB基材，通常用于高功率電子設備。

4.2 特點

- 優異的散熱性：鋁基板具有良好的導熱性能，能有效散熱，延長元器件壽命。

- 機械強度：鋁基材提供了堅固的機械支持。

- 穩定性：在高溫和高濕環境下保持穩定的性能。

4.3 應用

鋁基板主要用于LED照明、電源模塊和汽車電子等需要高散熱性能的領域。

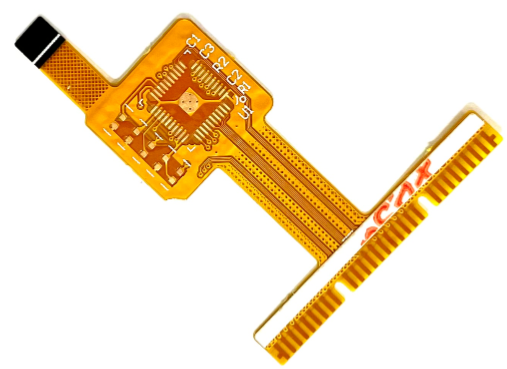

5. 柔性板材（如 Polyimide）

5.1 簡介

柔性板材（如聚酰亞胺Polyimide）具有良好的柔韌性和耐熱性，適用于復雜的三維布線。

5.2 特點

- 柔韌性：可彎曲和折疊，適合狹小和不規則空間。

- 耐熱性：聚酰亞胺材料具有較高的耐熱性，可在高溫環境下工作。

- 重量輕：柔性板材重量輕，有助于減輕設備重量。

5.3 應用

柔性板材廣泛應用于可穿戴設備、手機、相機、打印機和航空航天設備等需要高柔性和輕量化的應用。

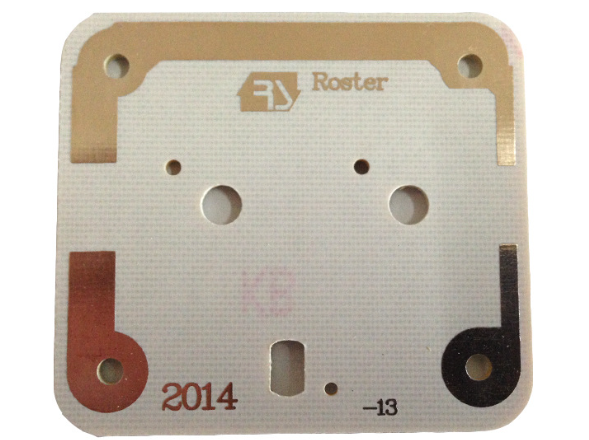

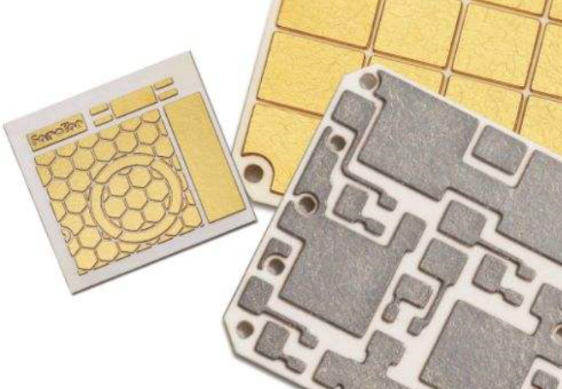

6. 陶瓷基板

6.1 簡介

陶瓷基板具有優良的熱導率和電氣性能，適用于高功率和高頻應用。

6.2 特點

- 高熱導率：優異的散熱性能，適合高功率電子設備。

- 電氣性能：低介電常數和低損耗，適合高頻應用。

- 耐高溫：在高溫環境下性能穩定。

6.3 應用

陶瓷基板主要用于高功率LED、功率模塊、射頻和微波電路等高頻和高功率應用。

結論

選擇合適的PCB板材是確保電子設備性能和可靠性的關鍵。FR-4、CEM-1、CEM-3、Rogers材料、鋁基板、柔性板材和陶瓷基板各有優缺點和適用領域。在實際應用中，應根據具體需求和工作環境選擇最適合的板材，以獲得最佳的性能和成本效益。
