PCBA加工:先貼片還是先分板?

發布時間:2024-08-07 閱讀: 來源:管理員

PCBA加工過程中,許多步驟都至關重要,其中包括貼片(SMT)和分板(Depanelization)。一個常見的問題是:在整個PCBA加工過程中,應該先進行貼片還是先進行分板?這個問題的答案對于生產效率、成本控制和產品質量都有重要影響。




貼片和分板的基本概念

貼片(SMT)

貼片技術是指在PCB(Printed Circuit Board)上安裝電子元器件的過程。這個過程通常包括以下幾個步驟:

1. 錫膏印刷:將錫膏均勻地涂敷在PCB的焊盤上。

2. 元器件貼裝:通過貼片機將表面貼裝元器件(SMD)放置在錫膏覆蓋的焊盤上。

3. 回流焊接:通過加熱使錫膏熔化,從而將元器件固定在PCB上。

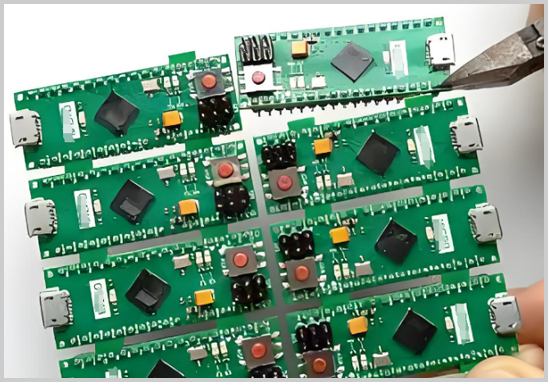

分板(Depanelization)

分板是將多個PCB從一個大的拼板(Panel)中分離出來的過程。拼板是在生產過程中將多個PCB組合在一起,以提高生產效率和便于操作。在完成貼片、焊接等工序后,分板將這些PCB分離成單獨的板。


先貼片還是先分板?

在決定是先進行貼片還是先進行分板時,需要考慮多個因素,包括生產效率、成本、設備和產品質量。

先貼片的優勢

1. 生產效率高:貼片機通常是為處理大批量拼板而設計的。一次性處理多個PCB可以顯著提高生產效率。

2. 元器件對齊更精準:在拼板上進行貼片操作,可以更好地保證元器件的對齊和定位,減少誤差。

3. 減少處理次數:在進行貼片和焊接等高溫工序前,保持拼板的完整性可以減少PCB的搬運和處理次數,降低損壞的風險。


先分板的優勢

1. 靈活性高:先分板可以使每個PCB單獨處理,適合小批量和多品種的生產需求。

2. 設備需求少:先分板不需要大型的拼板貼片機,適合中小型企業或實驗室生產。

3. 減少應力:有些PCB在分板過程中可能會受到機械應力的影響,導致元器件或焊點受損。先分板可以避免這種情況。


實際應用中的選擇

批量生產

對于大批量生產,通常選擇先貼片后分板。這種方式可以充分利用貼片機的生產能力,提高生產效率,同時保證元器件的精確定位。


小批量生產

對于小批量或多品種生產,先分板后貼片可能是更好的選擇。這種方式更靈活,可以減少對設備的依賴,同時避免分板過程對已安裝元器件的影響。


特殊情況

在某些特殊情況下,如PCB設計復雜、元器件密集或需要特殊處理時,可能會采用先分板再貼片的方式,以確保產品質量和工藝要求。


結論

PCBA加工中是先貼片還是先分板,取決于具體的生產需求、設備條件和產品特點。通常,對于大批量生產,先貼片后分板是更常見的選擇,而對于小批量生產或特殊情況,先分板后貼片可能更為合適。無論選擇哪種方式,最終目標都是確保生產效率和產品質量。

×
